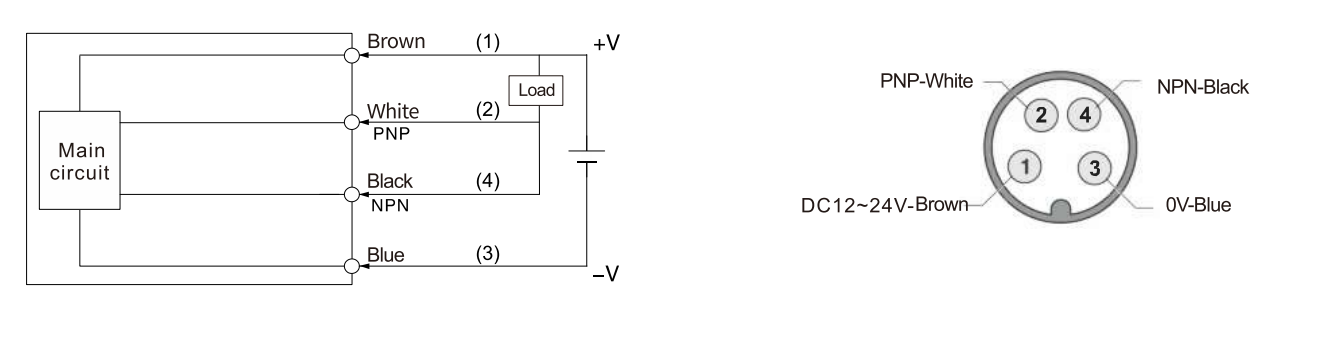

Grootte en bedrading

De Garantta foto-elektrische etiketafstandsensor is een sensor die gebruik maakt van het foto-elektrische effect om lichtsignalen om te zetten in elektrische signalen. Het wordt vaak gebruikt om de aanwezigheid, positie, kleur en andere informatie van objecten te detecteren. Het werkingsprincipe ervan omvat het uitzenden van een lichtstraal en het vervolgens ontvangen van de gereflecteerde of geblokkeerde straal om de aanwezigheid of toestand van het doelobject te bepalen. Het detecteert op betrouwbare wijze labels van verschillende materialen en kenmerken, waardoor een hoge machineproductiviteit wordt gegarandeerd en stilstand wordt voorkomen. Er zijn geen aanpassingen nodig bij het verwisselen van etiketrollen. Dit verkort de insteltijd en verhoogt de output van de apparatuur. Het kan ook eenvoudig worden geïntegreerd in machinebesturingssystemen.

Producten Kenmerken

Universeel, geschikt voor het detecteren van alle soorten etiketmaterialen.
Gebruikers besparen niet alleen ruimte, maar verminderen ook de werklast en kosten van installatie en foutopsporing.
Garantta Label Gap Sensor geschikt voor diverse soorten etiketten
Hoogwaardige PVP-draad-, goede draadprestaties, mat slijtvast-leer, buigvast, water- en oliebestendig, uitstekende kwaliteit, geschikt voor diverse omgevingen
Nauwkeurige detectie van druksporen op ondoorzichtige zelfklevende etiketten en transparante/semi-transparante etiketten
Met een schakelaar kan de gevoeligheid instelbaar worden, licht aan/donker aan
Uitgerust met dubbele uitgangslijnen, NPN (zwart) en PNP (wit)

Toepassingen van Label Gap-sensor

Label Gap Sensor wordt voornamelijk gebruikt in verpakkings-/drukmachines om labels te identificeren. Het assortiment detecteerbare labels omvat papieren labels, transparante labels, PU-labels, PVC-labels en Aziatische zilveren labels

Veelgestelde vragen

Vraag: Wat zijn de belangrijkste overwegingen bij het installeren en in gebruik nemen van de foto-elektrische Label Gap Sensor? Wat moet er gebeuren als de detectie instabiel is?

A: Een correcte installatie en inbedrijfstelling zijn van cruciaal belang voor een stabiele werking van de sensor.

Belangrijkste overwegingen:

Installatieafstand: Zorg ervoor dat de sensor binnen de gespecificeerde detectieafstand wordt geïnstalleerd. Te ver en het signaal zal zwak zijn; te dichtbij en het kan verzadigen.
Verticale uitlijning: De lichtstraal van de sensor moet zo loodrecht mogelijk op het labeloppervlak staan om het sterkste en meest consistente gereflecteerde signaal te verkrijgen.
Vermijd interferentielicht: Vermijd direct omgevingslicht (vooral zonlicht en fel licht) op het detectiegebied. Gebruik indien nodig het lichtscherm of de fysieke afscherming van de sensor.
Achtergrondconsistentie: Zorg ervoor dat het achtergrondgebied buiten het label uniforme reflectiviteit heeft en een duidelijk contrast heeft met het label. Vermijd andere sterk reflecterende objecten op de achtergrond (zoals metalen schroeven of watervlekken).

Algemene stappen voor probleemoplossing voor instabiele detectie:

Het optische venster reinigen: Controleer de lens van de labelafstandsensor en het labeloppervlak op stof of olie en maak ze schoon.

Leer de instellingen opnieuw-:

Stap 1 (Achtergrond leren): Richt de sensor op het achtergrondgebied zonder label en voer de "achtergrondinstelling" uit.

Stap 2 (Label leren): Richt de sensor op het label en voer de "labelinstelling" uit.

Dankzij dit proces kan de sensor automatisch de optimale detectiedrempel leren en berekenen, wat de belangrijkste stap bij de inbedrijfstelling is.

Controleer op mechanische trillingen: Zorg ervoor dat de sensor stevig is gemonteerd en dat er tijdens de detectie geen noemenswaardige trillingen optreden; anders zal de lichtvlek springen.

Controleer het label en de achtergrond: Controleer of het label intact en niet gekreukeld is, en dat het achtergrondmateriaal niet is veranderd (bijvoorbeeld een verpakking met een andere kleur).

Gevoeligheid -verfijnen: Als na voltooiing van het leerproces nog steeds valse triggers optreden, kunt u de gevoeligheid -verfijnen (verhogen of verlagen) totdat een stabiele werking wordt bereikt.

Door deze stappen te volgen, kunt u de meeste instabiliteitsproblemen in de meeste toepassingen oplossen.

Populaire tags: label gap-sensor, China label gap-sensor fabrikanten, leveranciers, fabriek

sensor voor labelafstand

Model	GCS-03NP-C-type zenderontvanger
Standaard teststof	niet-transparante objecten
Groef breedte	3 mm
Detectie afstand	3 mm
Lichtbron	Infrarood-LED
Voedingsspanning	12-24 VDC
Huidig verbruik	40mAmax
Reactiefrequentie	10 kHz
Controle-uitgang	NPN+PNP
Omgevingsverlichting	Zonlicht: max. 5.000 lx; gloeilamp
Omgevingstemperatuur	Tijdens bedrijf: -20~+70 graden, tijdens opslag: -25~+75 graden (geen bevriezing of condensatie)
Omgevingsvochtigheid	Tijdens bedrijf: 35~85%RH, tijdens opslag: 35~85%RH (geen condensatie)
Isolatieweerstand	20M2MIN. (DC500V)
Bestand tegen spanning	AC500V50/60Hz 1min
Duurzaamheid van trillingen	10~500Hz dubbele amplitude 1,5 mm in elke richting van X, Y en Z gedurende 2 uur
Impact\\duurzaamheid	500m/s² 10 keer in elke richting van X, Y en Z
Beschermende structuur	Aluminiumlegering
